Bilder Saugbagger Ludwig Franzius

Im Laufe von knapp 4 Jahren und ca.1.900 Stunden habe ich den Saugbagger Ludwig Franzius gebaut. Es ist ein kompletter Eigenbau mit zahlreichen Sonderfunktionen. Ich habe mit dem Modell schon an zahlreichen Wettbewerben teilgenommen und immer Spitzenplätze erreicht.
In der Fachzeitschrift “Modellwerft” wurde in der Ausgabe 7/2008 ein Baubericht veröffentlicht.

Hier die Daten des Modells.
Maßstab:          1 : 72
Länge:             158 cm
Breite:               26 cm
Höhe:                42 cm
Gewicht:            22 kg
Tiefgang:       8,5 cm

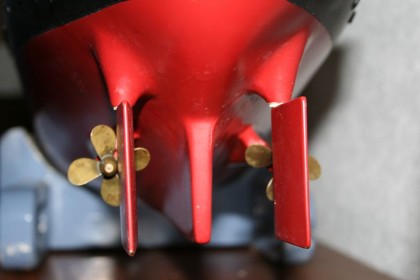

Antrieb:             2 E-Motoren 12 Volt
                         1 Querstrahlruder

Sonderfunktionen:
Beleuchtung Innen
Beleuchtung Außen und Positionslichter

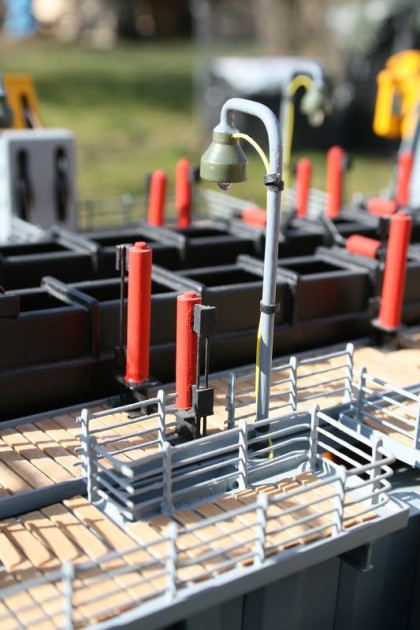

Beleuchtung Arbeitsdeck
Scheinwerfer
Blitzlicht + Blinklicht
Beleuchtung aller Bullaugen, sektionsmäßig

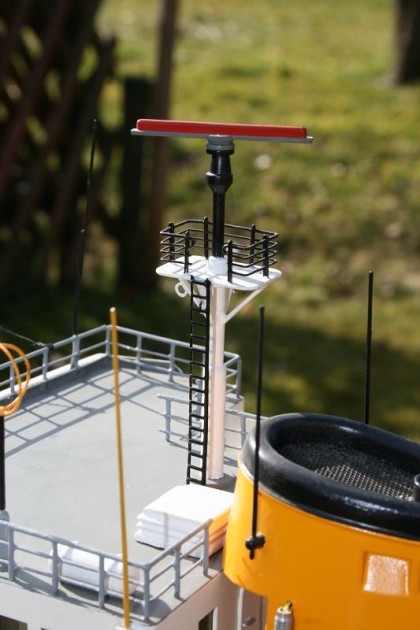

Radar
Nebelhorn
3-Klang-Horn
Schiffsalarm
Dieselgeräusch
Raucherzeuger

Baumaterial:
Rumpf aus glasfaserverstärktem Epoxyharz
Aufbauten aus Aluminium und Messing

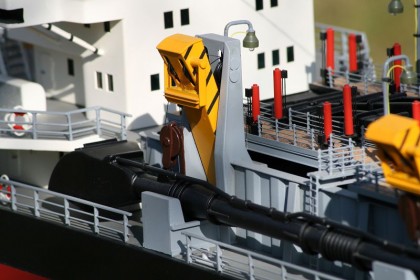

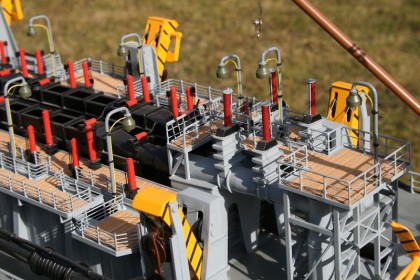

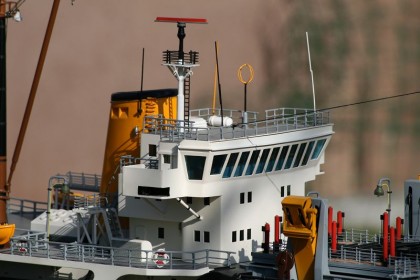

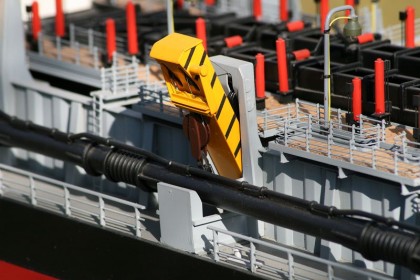

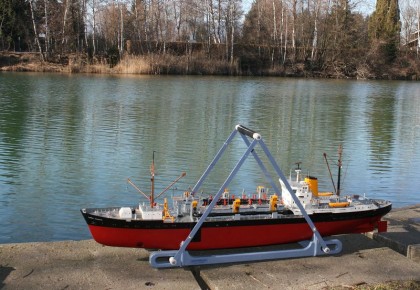

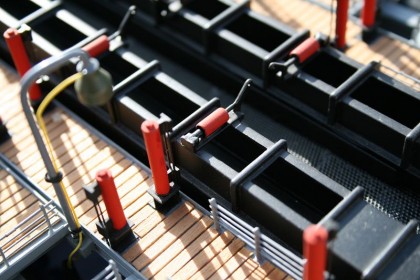

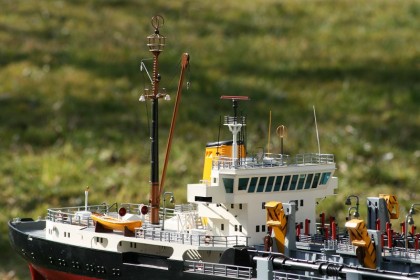

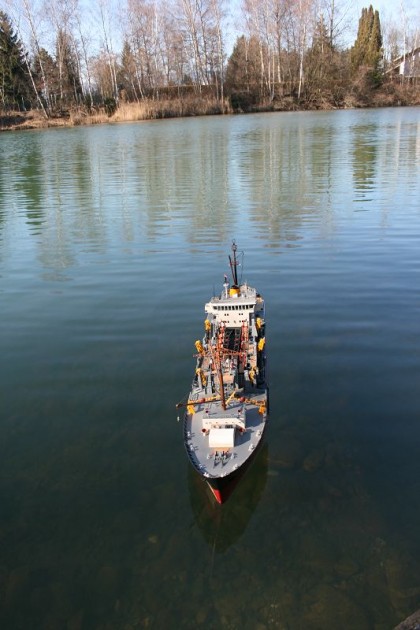

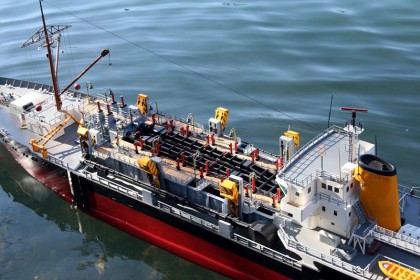

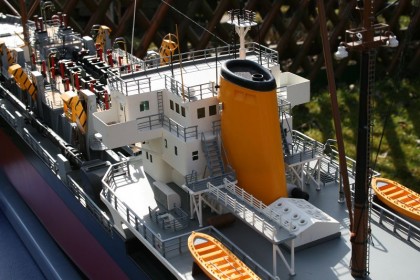

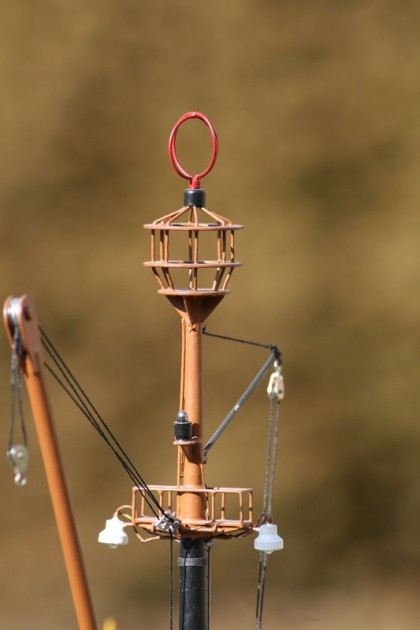

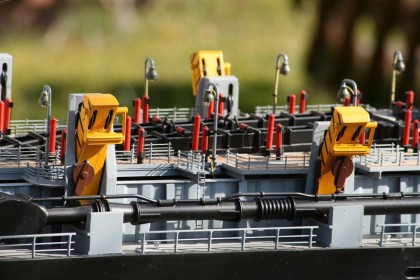

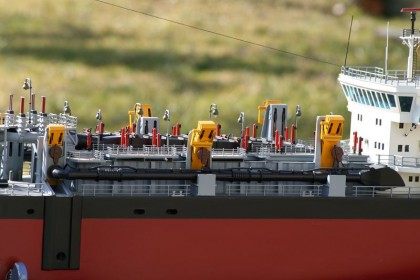

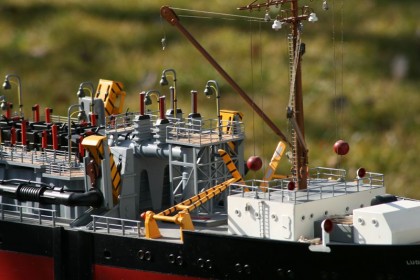

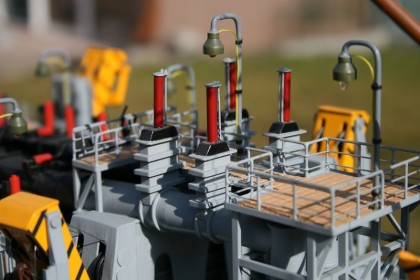

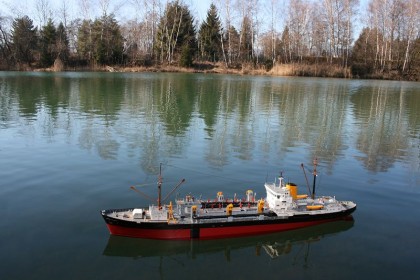

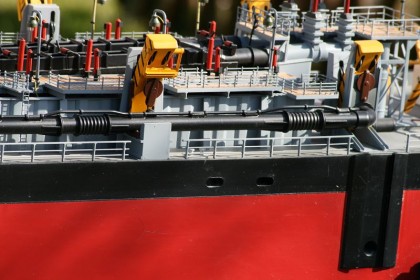

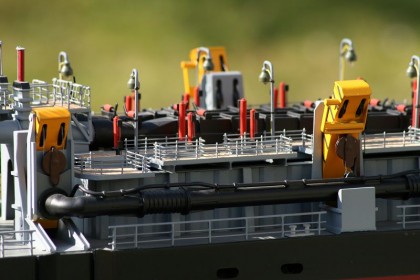

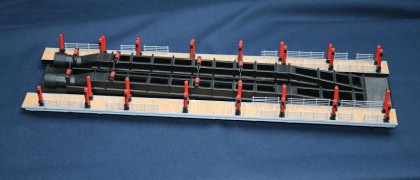

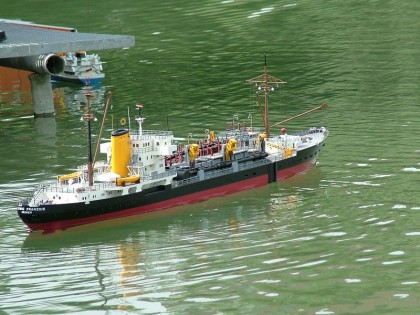

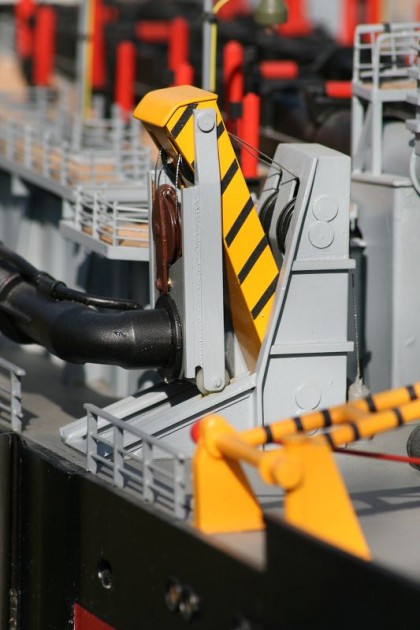

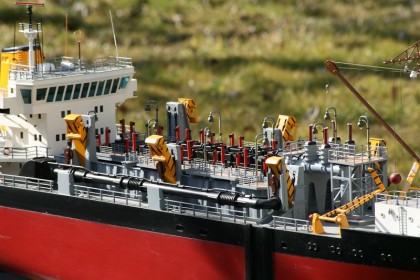

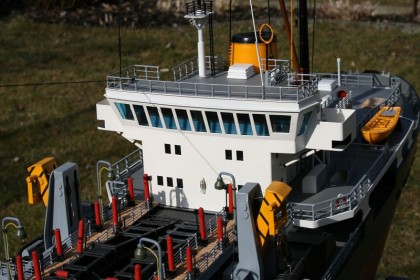

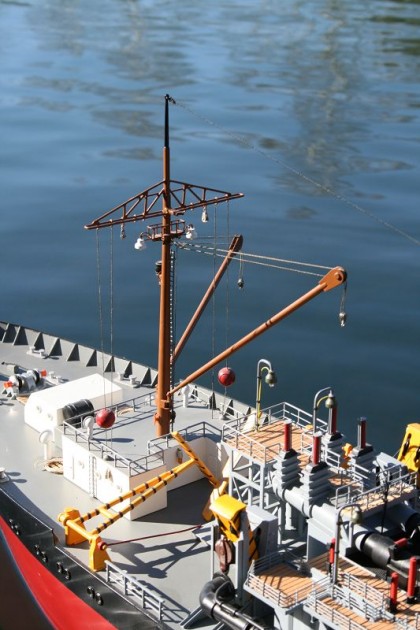

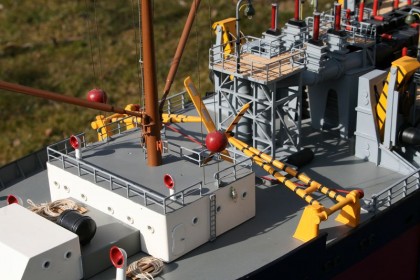

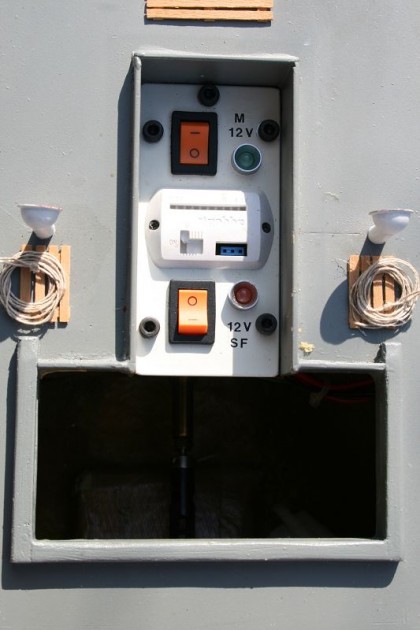

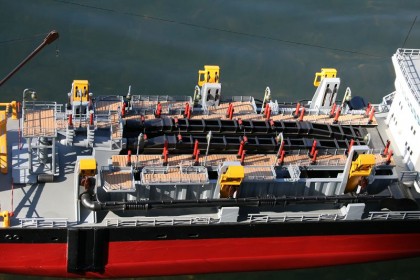

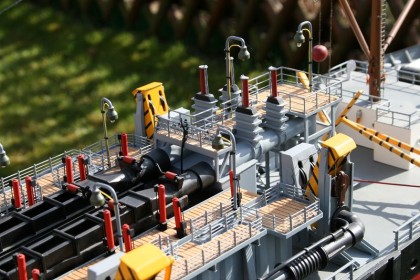

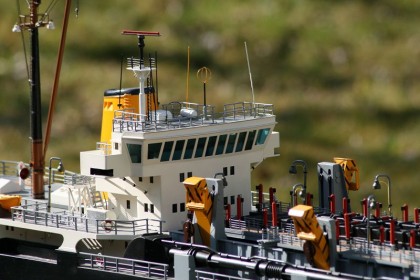

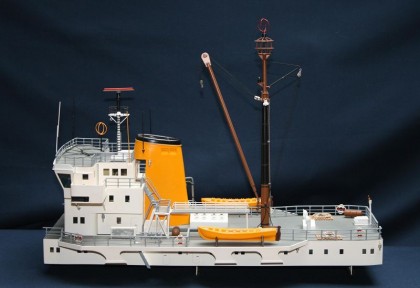

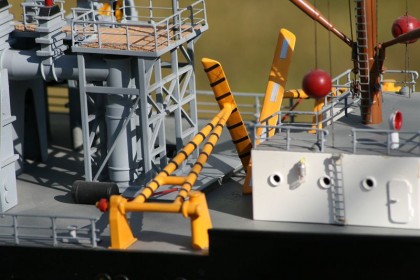

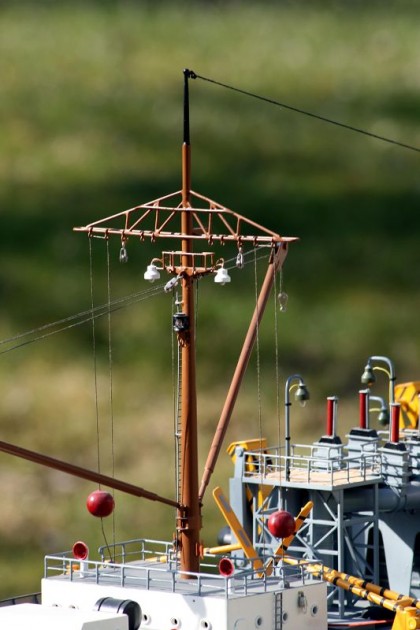

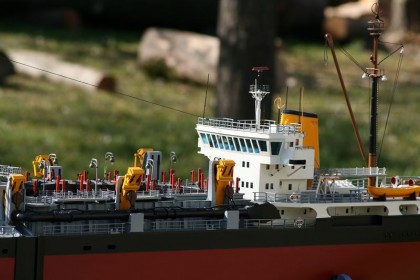

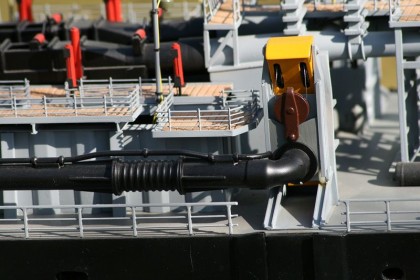

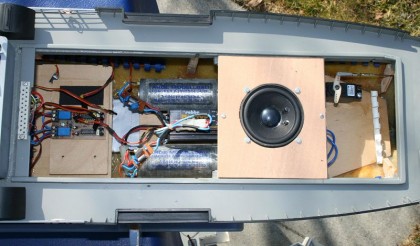

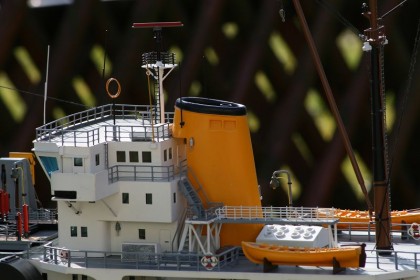

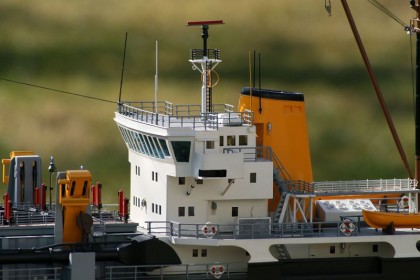

Bilder vom Saugbagger Ludwig Franzius.

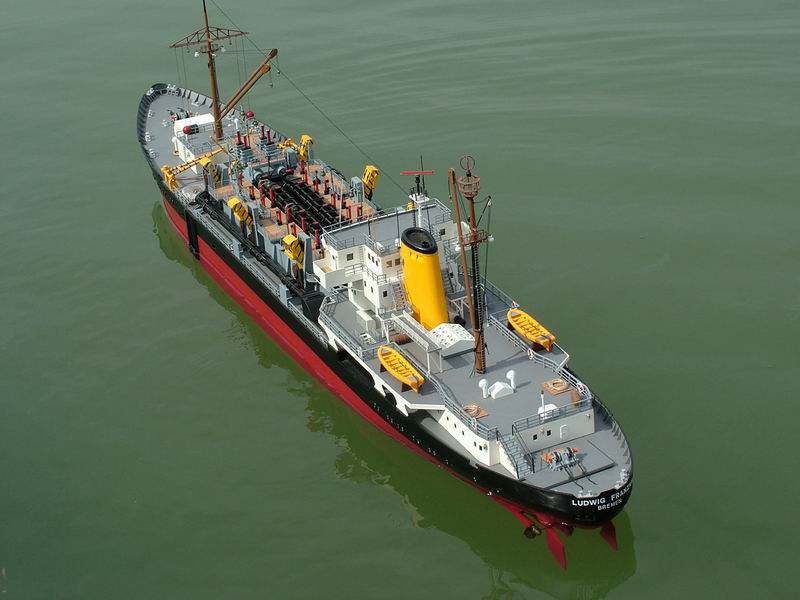

Ludwig Franzius 03In der Modellwerftausgabe 7/2008 ist dieser
Baubericht veröffentlicht worden.

Baubericht Modellwerft Saugbagger Seite 1
Baubericht Modellwerft Saugbagger Seite 2
Baubericht Modellwerft Saugbagger Seite 3
Baubericht Modellwerft Saugbagger Seite 4

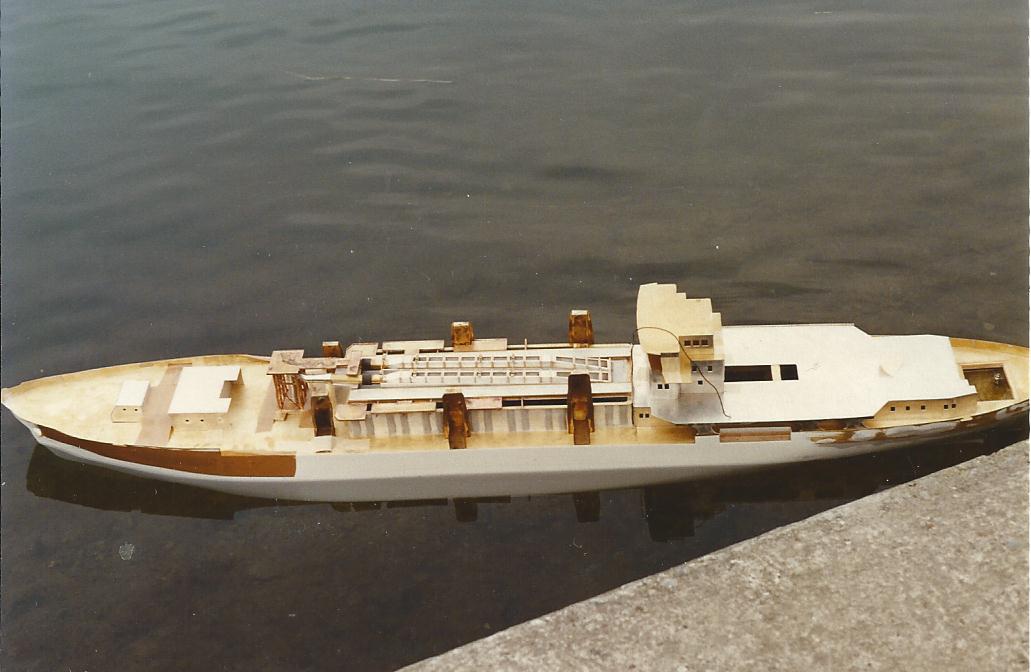

Saugbagger Baubericht ProbefahrtEinen verkürzten Baubericht mit Bildern
gibt es hier und unter Projekte.
